2024年1月，長城攪拌售后工程師遠赴海外某地區為一高分子材料項目提供了攪拌設備的現場安裝指導服務。該項目主要應用于高分子材料行業，關鍵設備為反應釜。

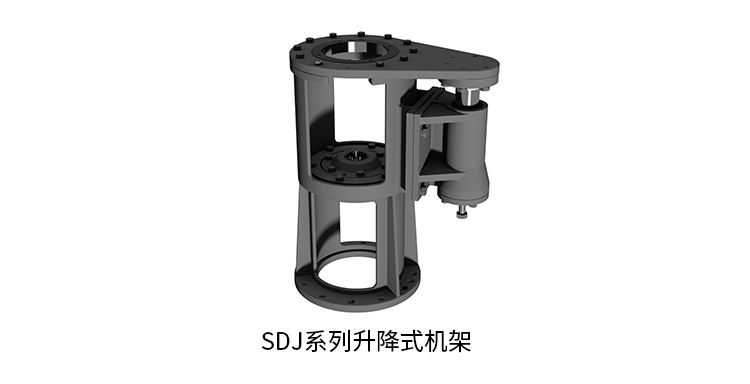

本次項目在方案設計時，根據客戶的工藝需求，結合現場工況以及介質的特性，粘度，密度等參數，我司技術團隊，經過多輪演算以及CFD模擬，最終本批次反應釜在機架設計方面，為滿足客戶不需要拆卸減速機和電機的情況下實現攪拌器中機械密封的維護和更換，均采用了SDJ系列升降式機架，此系列傳動軸和軸承采用軸套結構，軸承座與機架本體采用分體式結構，故拆卸較為便利。

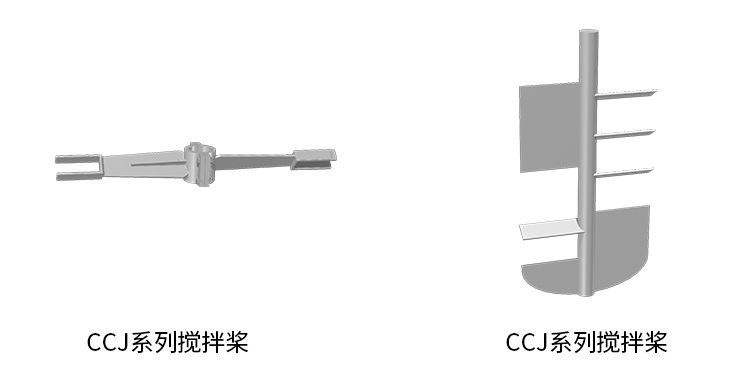

與此同時，根據攪拌目的，采用雙折葉槳式攪拌槳與特殊錨框式攪拌器的組合形式，共四層攪拌槳。上三層為雙折葉可拆槳式攪拌器（CCJ系列攪拌槳），為二葉式攪拌槳，具有多段逆流型攪拌器的特點，可在運行時促進液體形成較大的軸向循環，減少混合時間。最下層特殊錨框式攪拌器（FMS系列攪拌槳）），為慢速型攪拌槳，適用于中高粘度液體混合、傳熱反應等過程。
技術優點：該組合槳采用大槳徑低轉速形式，下方特殊錨框式可在低液位產生較大的排量，防止底部物料堆積形成死區；同時配合上方三層雙折葉可拆槳式攪拌器可使罐內形成穩定的軸流型流場，使物料混合均勻,該組合槳適用于層流及過渡流下的混合，固液懸浮，傳熱等復雜工藝。
